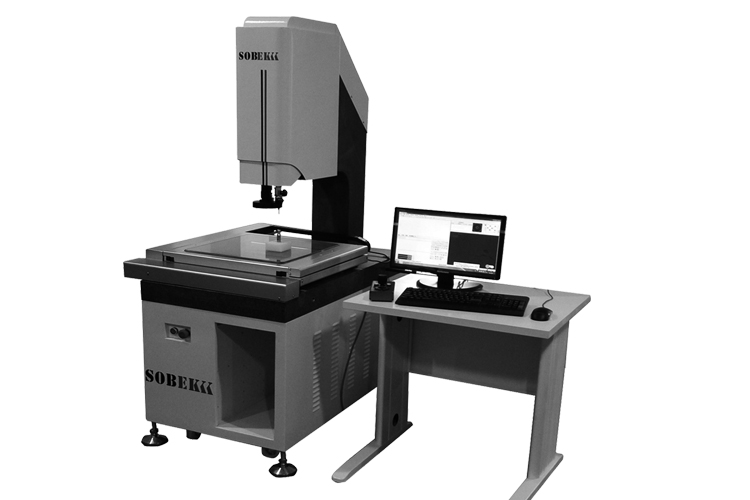

AC系列全自动影像测量仪
AC系列全自动影像测量仪
源自SOBEK(www.sobekk.com)杰出的影像仪硬件技术，配备了业界功能最强大的自动影像测量软件，可对点、线、圆等元素实现精准测量，并具有强大的报表输出功能，特别适用于种类多、大批量的产品测量，广泛应用机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等行业。
全自动影像测量仪主要测量对象： LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。
全自动影像测量仪主要测量元素：长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
AC全自动影像测量仪的主要特点：
◆ 高性能伺服电机运动装置,保证仪器高速运行下高静音,高精度,高重复度
◆ TPI精密丝杆、让测量定位精度准确可靠、定位精度可达到0.001
◆ 立柱和底座采用高精度的花岗岩结构、稳定可靠。
◆ 配备SBK-CNC-C多功能测量软件、让测量速度比手动影像测量仪提升4-5倍.
◆ 可导入DXF文件进行快速检测,实现快速编程.批量测量同规格产品.
◆ 测量数据可导入Word、Excel、AutoCAD、图文并茂的报表输出功能、轻松输出检测结果
◆ 具有自动轮廓扫描、轮廓跟踪、产品外形自动扫描等功能.
◆ Z轴采用上银精密级线性导轨和X、Y轴采用高精度交叉导轨、保证机器精度及使用寿命。
◆ CNC专用高清晰度镜头和专用高分辨率CCD、实现产品高清晰度测量。
◆ 业界先进的卡位镜头、轻松实现编程及程序测量,可选用自动变倍镜筒.
技术参数
| 型号 | AC300CNC | |
| 行程(mm) | 300x200x200 | |
| 外形尺寸(mm) | 850x1300x1550 | |
| 金属台面尺寸（mm） | 460x360 | |
| 工作台玻璃尺寸（mm） | 340x250 | |
| 重量(kg) | 250 | |
| 承重(kg) | 25 | |
| X 、Y轴测量精度(μm) | 3.0+L/200 | |
| Z轴测量精度(μm) | 5.0+L/100 | |
| X、Y轴运动速度 | 0-200mm/S（任意选择） | |
| Z轴运动速度 | 0-100m/S(任意选择) | |
| 重复精度（mm） | 0.003 | |
| 操作方式 | 软件 | |
| 光栅尺 | 0.0005mm玻璃光栅 | |
| X、Y轴导轨 | 精密级交叉导轨 | |
| Z轴导轨 | 台湾“上银”H级精密直线导轨 | |
| Z轴丝杆 | 台湾“TBI”研磨滚珠丝杆 | |
| 轴承 | 日本原装“NSK” 双例组合向心球轴承 | |
| 电机 | “TIGER”交流同步伺服电机，定位精度≤0.001mm | |
| 运动控制器 | ACT200（全闭环控制器） | |
| 摄像机 | SBK-HC536 1/3英寸700线彩色高清晰度摄影机（带白平衡功能） | |
| 视频卡 | 高解析度彩色视频卡 | |
| 光源 | 轮廓光 | 轮廓光 LED冷光源，透射光加装聚光镜片实现平行光照射 |
| 表面光 | 3环LED角度冷光源，软件操控，减少电气元件损坏。 | |
| 光学镜头 | 0.7-4.5X卡位镜头，1:6.5变倍比 | |
| 放大倍率 | 光学放大倍率：0.7～4.5×；影像放大倍率：24～158X | |
| 软件 | SBK-CNC-2D专用全自动测量软件 | |
| 电脑 | 联想电脑：内存2G、硬盘500G、19寸液晶显示器、DVD光驱 | |
| 电源 | 220V/50Hz/3A | |
| 工作环境 | 温度20℃±2℃，温度变化<2℃/hr，湿度30～80% | |
| 影像仪专用桌 | 内置开关电源、控制器、电机驱动器、电源控制开关、指示灯、急停开关、移动滚轮 | |
| 保修期 | 12个月 | |
* L表示测量长度，以毫米为单位。
